Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 07 dic 2011, 16:40
da ragno
Riguardo lo sviluppo di una utility sotto linux per "smanettare" col device, ho trovato un link che dovrebbe essere una base di partenza...
http://www.signal11.us/oss/hidapi/
saluti
ragno.
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 09 dic 2011, 09:33
da von fritz
Hello
giochichiato un pò con la testgui :
se mandi un 2 ti risponde con un codice 01(power abilitato) o 00 (power disabilitato).
se mandi un 3 ti risponde con il codice del tasto memorizzato come "power"
se mandi un 4 0 disabiliti la funzione accensione (power).
se mandi un 4 1 abiliti la funzione accensione (power).
se mandi un 5 0 0 0 0 0 0, sarebbe anche sufficiente un 5 0 "cancelli" il codice memorizzato per il tasto power.
.......
bye
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 09 dic 2011, 09:59
da alez
@Ragno
Grazie, preferisco rimanere sullo standard, quando si gioca con protocolli seriali (RS-232 o USB) meglio rimanere sulle specifiche del progetto orginale, a maggior ragione essendo la V-USB implementata con routines software, se sbagli il timing non va + un caxxo
Per quanto riguarda i programmatori, se lo trovo bene, se no vado di seriale
Sabato fiera di Reggio Emilia
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 09 dic 2011, 11:11
da ragno
von fritz ha scritto:Hello
giochichiato un pò con la testgui :
se mandi un 2 ti risponde con un codice 01(power abilitato) o 00 (power disabilitato).
se mandi un 3 ti risponde con il codice del tasto memorizzato come "power"
se mandi un 4 0 disabiliti la funzione accensione (power).
se mandi un 4 1 abiliti la funzione accensione (power).
se mandi un 5 0 0 0 0 0 0, sarebbe anche sufficiente un 5 0 "cancelli" il codice memorizzato per il tasto power.
.......
bye
Grazie!
Vabbe', pure questo e' risolto
Dalla documentazione, il ricevitore risponde ai seguenti comandi:
Codice: Seleziona tutto
HidD_GetFeature (fetch data from the AVR):
ID1: (6 bytes) received current IR code data correspond to the IRMP structure.
ID2: (1 byte, boolean) current status if PowerOn function is enabled or not.
ID3: (6 bytes) of current-trained IR code for the corresponding PowerOn function, data structure of the IRMP.
ID7: (4 bytes) currently in use IRMP version. (Day [byte], Month [byte], Year [Word])
HidD_SetFeature (send data to the AVR):
ID4: (1 byte, boolean) set PowerOn function active / inactive.
ID5: (6 bytes), set / reset IR-trained code in the EEPROM.
ID6: (1 word) IR set polling frequency.
saluti
ragno
p.s. mi sa che manca poco allo alla realizzazione su stampato...
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 09 dic 2011, 21:16
da alez
Io ho un paio di fogli di press'n peel...
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 10 dic 2011, 13:56
da ragno
alez ha scritto:Io ho un paio di fogli di press'n peel...
WOW!
Quelli li terrei pronti per la produzione "seriale"...
ciao
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 10 dic 2011, 18:32
da alez
si mi riferivo a quella, teneteli presenti
Invece torno molto deluso dalla fiera dell'elettronica, mancavano completamente componenti per microelettronica, Quindi sono ancora senza atmel. Questa mi sa che sarà veramente l'ultima volta che vado in fiera
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 13 dic 2011, 19:11
da alez
Sono per lavoro a Bologna, sono riuscito a recuperare quarzi da 12 MHz e condensatori, ma non riesco a trovare gli atmel, qualcuno conosce un negozio valido in loco?
I quarzi & c li ho presi da
http://www.radioricambi.it/ ma ovviamente erano sprovvisti di micro...
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 13 dic 2011, 20:59
da ragno
@alez: mi sono stancato di fare il giro dei negozi che ancora trattano elettronica, non c'e' mai nessuno che a tutto quello che cerco. Di solito prendo questa roba sulla baya, ci sono tanti venditori (al piu' europei) che hanno prezzi bassi e costi di spedizione in linea (con quelli italiani...).
ciao
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 14 dic 2011, 07:58
da alez
Concordo, solo volevo approfittare dei tempi morti per vedere se riesco a trovare qualcosa qui
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 14 dic 2011, 08:51
da ragno
Mi sa che prima di Natale "tiro su" il prototipo su millefori, tanto ormai abbiamo risolto tutti gli ostacoli (aggiormento firmware, gestione comandi, etc).
saluti
ragno
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 14 dic 2011, 16:48
da von fritz
Hello
alez ha scritto: si mi riferivo a quella, teneteli presenti
Invece torno molto deluso dalla fiera dell'elettronica, mancavano completamente componenti per microelettronica, Quindi sono ancora senza atmel. Questa mi sa che sarà veramente l'ultima volta che vado in fiera
Si vede che da quello che lo comprato io non va alla fiera di Reggio Emilia, eppure lo incontrato (lui e sua moglie) dappertutto nelle fiere qui in zona. una categoria ormai in estinzione purtroppo.
scommetto se cercavi dei dvd vergini le trovavi senza problemi.
bye
PS. ogni anno dico non ci vado piu' ...
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 14 dic 2011, 16:59
da von fritz
Hello
ragno ha scritto:Mi sa che prima di Natale "tiro su" il prototipo su millefori, tanto ormai abbiamo risolto tutti gli ostacoli (aggiormento firmware, gestione comandi, etc).
saluti
ragno
Io intanto mi sono fatto un PCB

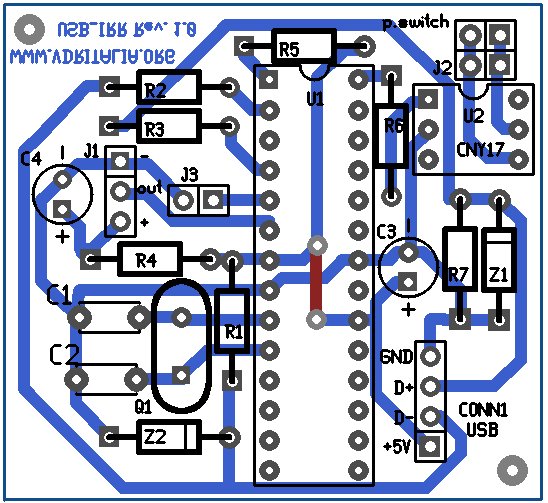

- disegnato con gEDA
rosso = ponticello - usb_IR.jpg (90.06 KiB) Visto 2814 volte
riutilizzato per adesso il TSOP 1736 con cavetto e connettore scambiando due pins del mio vecchio atric seriale , che ho mandato in pensione.

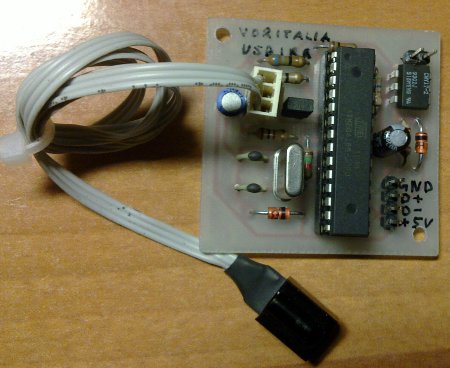

- versione beta :)
- USB_IRR_finito.jpg (39.88 KiB) Visto 2892 volte
Adesso lo monto sulla yavdr 0.4 cosi vediamo come si comporta
bye
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 14 dic 2011, 19:03
da ragno
GRANDE VONFRITZ!!!!
Hai pure realizzato lo stampato....
Rimango in attesa di "dritte" per yavdr...
Intanto ho trovato il telecomando...(quello del telesystem funziona perfettamente).
saluti
ragno
p.s. ho rivisto per la 4a volta lo schema "barbone" per millefori...
Re: ricevitore usb per telecomando (ex:infrahid)
Inviato: 15 dic 2011, 13:27
da alez
Grande!!!
Metodo di realizzazione?
